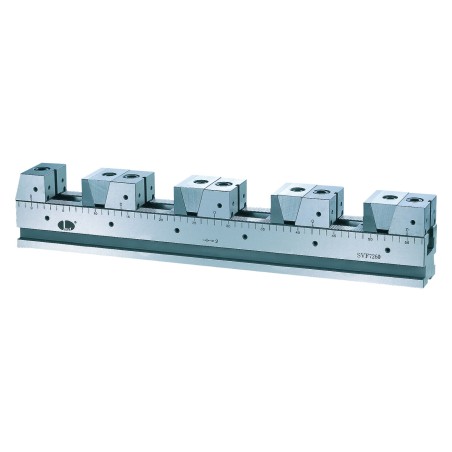

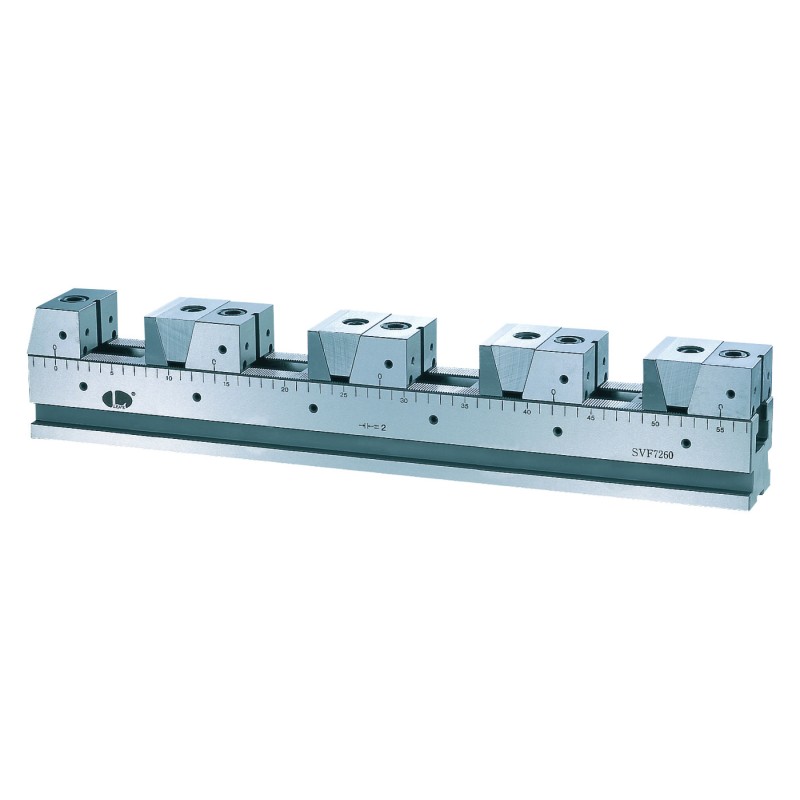

Etau modulaire SVF-A - une direction de serrage
Les étaux modulaires SVF sont conçus pour augmenter le gain de productivité des centres d’usinage par fraisage vertical ou horizontal ou rectification de pièces en série sur rectifieuses planes.
Possibilités multiples de serrage des pièces (par 1, 2, 3, 4 ou plus).
Formes de pièces, rectangulaires, cylindriques, irrégulières, petites ou grandes.
Le point 0 de référence de positionnement est facilement repérable et peut être défini en dehors de la machine.
La base des étaux SVF est en acier traité à 55 HRC. Elle est complètement rectifiée. Sur la base a été usinée une crémaillère qui permet de positionner précisément les mors. Mors en acier traité à 60 HRC.
Grande précision de positionnement. La mise en position des pièces est rapide et facile à mettre en œuvre.
Grande répétabilité de positionnement.
Politique de sécurité
Nos produits sont garantis contre tout vice de fabrication pendant 1 an.
Politique de livraison
Un retard de livraison ne peut donner lieu à des dommages
Politique de retours
Tout retour de marchandise ne peut être accepté qu'après notre accord.
UNE DIRECTION DE SERRAGE
Avec l’étau SVF-A, les pièces sont toutes serrées vers le mors fixe extrême. Soit une seule direction de serrage.
Recommandé pour les usinages à faible enlèvement de matière.
Forces et direction des forces de serrage.
SVF-A largeur 50 mm : 1000 kgf
SVF-A largeur 72 mm : 2000 kgf
SVF-A largeur 100 mm : 3000 kgf
Exemples de serrage : voir images ci-contre.
Les étaux modulaires SVF sont conçus pour augmenter le gain de productivité des centres d’usinage par fraisage vertical ou horizontal ou rectification de pièces en série sur rectifieuses planes.
Possibilités multiples de serrage des pièces (par 1, 2, 3, 4 ou plus).
Formes de pièces, rectangulaires, cylindriques, irrégulières, petites ou grandes.
Le point 0 de référence de positionnement est facilement repérable et peut être défini en dehors de la machine.
La base des étaux SVF est en acier traité à 55 HRC. Elle est complètement rectifiée. Sur la base a été usinée une crémaillère qui permet de positionner précisément les mors. Mors en acier traité à 60 HRC.
Grande précision de positionnement. La mise en position des pièces est rapide et facile à mettre en œuvre.
Grande répétabilité de positionnement.
